產品介紹
6363經濟型LCR電橋：應用場合廣泛、量測精準度高、是不同類型的工作者和研發者的最佳需求。用戶包括：IQC進料檢驗、品管管控、半導體廠商、組件廠商、研發單位、研究所、實驗室、學生、大學、高校、計量所等等。
特色：
· 量測頻率 10Hz-20kHz
· ±0.05% 基本精確度
· 低頻率6565A(0.1Hz~200kHz)可有效測量容量大的鋁電解電容
· 同時顯示四個量測參數
· 量測比較功能
· 多步列表測試功能，最多可設定 8 組
· USB Host 可存取測試畫面及數據
· 支援 RS-232、GPIB、Handler、LAN、USB Host 等介面
· 適用于生產制造、品保或進料檢驗或自動化檢測領域
· 可加購電腦連線軟體
量測數據
|
? |
? |
|
型號 |
?6363 |
|
量測頻率 |
?10Hz-20kHz |
|
測量頻率點數 |
?可程式?? |
|
頻率最小解析度 |
?五位數 |
|
頻率輸出精準度 |
?±0.01% |
|
基本精確度 |
?±0.05%?? |
|
AC 測試信號位準 |
?10mV至2Vrms (1m Vrms?解析度)?? |
|
DC 測試信號位準 |
?10mV至2V (1m Vrms 解析度)? |
|
輸出阻抗 |
?100Ω?? |
|
AC / DC 量測速度 |
?8mS?? |

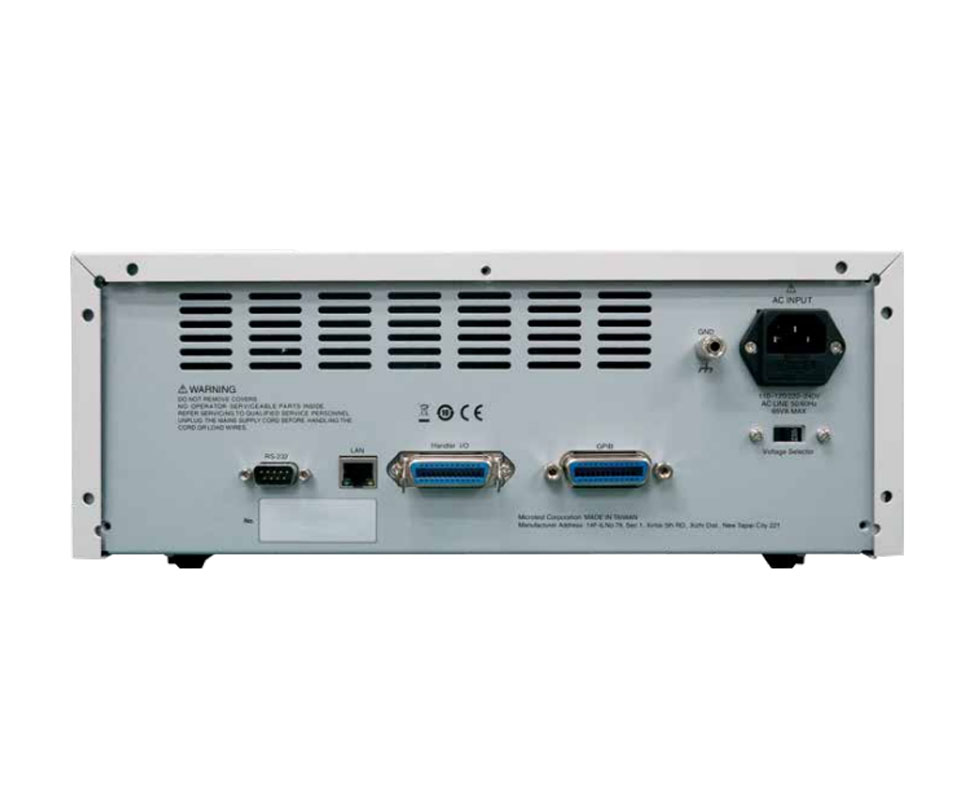

6363經濟型LCR電橋
規格
|
? |
? |
|
測試值判斷模式 |
依主參數或次參數設定上下限 |
|
等效電路模式 |
串聯/并聯 |
|
量測模式 |
LCR Meter模式、多步列表 |
|
測試檔位 |
自動/鎖定 |
|
指示器 |
Pass/Fail |
|
校正 |
開路/短路? |
|
多步列表測試 |
最多8個步驟 |
|
內建儲存 |
128組LCR Meter測試設定文件，多步測試可存8組 |
|
USB Host?儲存 |
測試畫面及數據 |
|
觸發測試方式 |
自動、手動、RS-232、GPIB、Handler |
|
介面 |
USB Host、RS-232、GPIB、Handler、LAN |
|
電源需求? |
電壓 98-132Vac or 195-264Vac (可切換) |
|
頻率 47-63Hz | |
|
液晶螢幕 |
7吋TFT, 彩色顯示 (800*480) |
|
操作環境 |
溫度：10-40℃、濕度：20-90%RH |
|
外觀尺寸 (W*H*D) |
358x148x343 mm |
|
重量 |
3 Kg |
6363經濟型LCR電橋
參數量測范圍
|
? |
? |
|
｜Z｜ R X |
0.001mΩ - 99.999MΩ |
|
｜Y｜ G B |
0.1nS - 99.999S |
|
Cs Cp |
0.01pF - 9.9999F |
|
Ls Lp |
0.1nH - 99.999KH |
|
D |
0.00001 - 9.9999 |
|
Q |
0.1 - 9999.9 |
|
DCR |
0.001mΩ - 99.999MΩ |
|
Δ% |
-9999% - 9999% |
|
Θ |
±0.001 ~ ±180.000deg |
應用范圍
電阻、電容、電感、震蕩器、感應器、延遲線、濾波器、共振器
