產品介紹

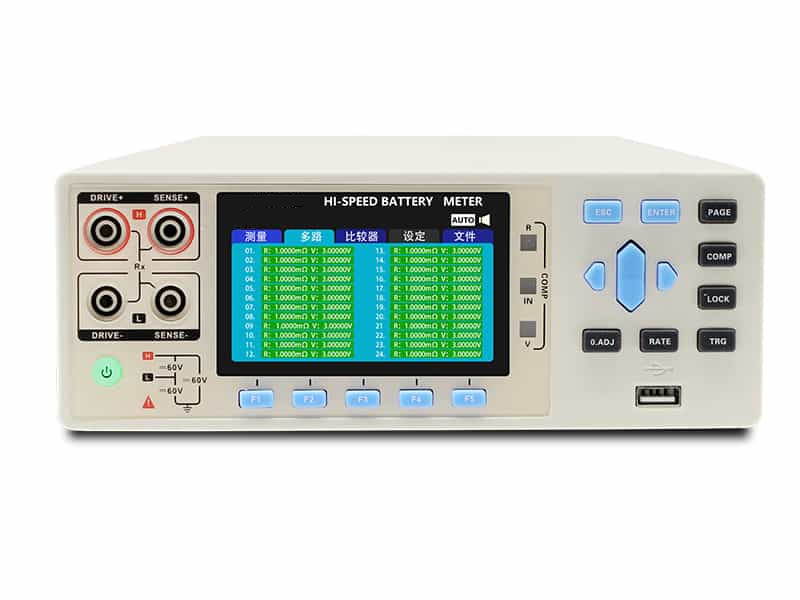

TSK3563/A-12H/24H多路電池測試儀可迅速完成最大24路電池的內阻和電壓分選測試，基于經典型TSK3563完全相同的測試電路，該款設備的測試速度和精準性在業內處于領先地位，是自動化測試配套廠家的理想配套工具。
特 性 (FEATURES)
TSK3563/A多路電阻測試儀既可以單路測試又可以多路測試， 單卡12路四端測試;最多24路測試。
● 標配各種接口適用于自動化測試設備
● 抗干擾能力強
● 交流四端子法，高精度測低電阻
● 具有自動測試功能
● 分辨率高,穩定性好
● 最高測試分辨率可達0.1μΩ
● TSK3563A多路測試儀最大測試電壓可達300V
規格選型表
| 型 號 | 通 道 | 適用范圍 | 性能特點 | |
| TSK3563 | 單路 | 通用 | 單路測試，適用各種規格電池 | |
| TSK3563/A-12H | MOS管 | 12路 | 單體電芯 | 掃描速度快，MOS管耐用 |
| 繼電器 | 串聯電池組 | 速度稍慢，耐壓高 | ||
| TSK3563/A-24H | MOS管 | 24路 | 單體電芯 | 掃描速度快，MOS管耐用 |
| 繼電器 | 串聯電池組 | 速度稍慢，耐壓高 | ||
應 用 (APPLICATION)
TSK3563/A-12H/24H多路電池測試用于高壓電池組和電池模塊檢查用于各種電池高速量產檢查
用于大中小型(低阻抗)元件檢查和高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
規格(SPECIFICATION)
| 型 號 | TSK3563 | TSK3563A | TSK3563B | TSK3564 | |
| 顯 示 | 3.5英寸 TFT-LCD顯示 | ||||
| 測試參數 | 交流電阻、直流電壓 | ||||
| 內阻 | 基本精度 | 0.30% | |||
| 范 圍 | 0.1μΩ ~3kΩ | ||||
| 電壓 | 基本精度 | 0.01% | |||
| 范 圍 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
| 信號源 | 測量電流頻率:1kHz±0.2Hz; 開路電壓:<5V；測試電流:<100mA交流電阻、直流電壓 | ||||
| 量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ; 7檔全量程自動或手動測試模式 | ||||
| 測試速度 | 100次/秒,50 次/秒, 20 次/秒, 3 次/秒 | ||||
| 校 準 | 全量程內短路清零 | ||||
| 比較器 | 30組記錄，4檔分選，檔計數 | ||||
| 其他功能 | 數據導出,儲存在U盤中 | ||||
| 觸發模式 | 內部觸發、手動觸發、外部觸發、總線觸發、自動觸發 | ||||
| 接 口 | Handler接口 、 RS-232/485接口 、以太網接口 、U盤接口 | ||||
| 電 源 | 電壓: 100V AC~256V AC; 頻率: 50Hz/60Hz | ||||
| 額定功率 | 15VA | ||||
| 尺 寸 | 325 mm*215 mm*96.5 mm | ||||
| 重 量 | 3 kg | ||||
| 附 件 | TSK9363A、TSK9800、PB36頭、電源線、TSK934X-12-1.5m | ||||
