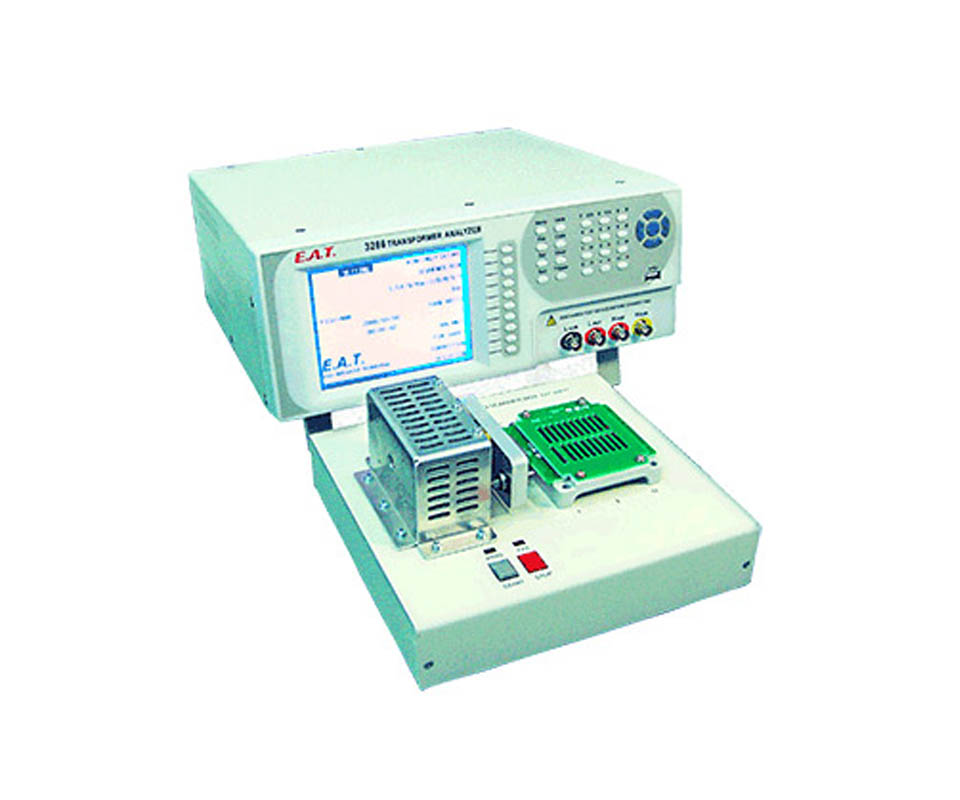

3286變壓器綜合測試儀

在線咨詢下載文檔

相關產品

產品介紹

　　測試頻率：20HZ～200KHZ

　　特點：

　　•最高200KHz測試頻率

　　•基本精確度達0.1%

　　•提供320X240圖形液晶螢幕顯示

　　•完成可程式化連續測試

　　•20個獨立測試通道可做完整測試

　　•標配USB接口可存取設定及測試數據

　　•ALC (自動電壓控制)

　　•測試穩定及精確度高

　　•具備METER功能

　　•治具:

　　先進的螺桿步進馬達驅動設計替代傳統式氣缸驅動

　　治具擁有更長的工作壽命

　　運行平穩工作噪音小

　　遠小於氣缸式設計對變壓器引腳的夾傷

類型 Mode	3285A	3286	3287
測試參數Test Parameters	L, C, R, X, \|Y\|, \|Z\|, B, D, G, θ, Q, DCR, Turn-Ratio, Pin Short, Balance
測試頻率 Frequency	線圈Coil: 20HZ ~ 200KHZ		20HZ~1MHZ
	LCR: 20HZ ~ 200KHZ		LCR: 20HZ~1MHZ
	分辨度 Resolution: 10mHz
	精度Accuracy: 0.01%
測試電壓 Voltage	線圈Turn: 10mV~10V(2%±5mV)
	LCR:10mV~1V(0.1% at 1KHz)	LCR: 10mV~2V(0.1% at 1KHz)
測量範圍 Test Range
\|Z\|, R, X	1.00mΩ—99.99MΩ
DCR	1.00mΩ—99.99MΩ		0.10mΩ—99.99MΩ
\|Y\|, G, B	0.01uS—999.99S
L	100nH—99.99KH	1nH—99.99KH
C	1.00pF—999.99mF	0.1pF—999.99mF
D	0.001—999.99
Q	-999.99—999.99
θ(DEG)	-90° ~ 90°
Turn	0.01—99999.9	0.001—99999.99
測試通道 Test Channel	20
測量速度 Measurement Speed	最快速，快速，中速，慢速 Max, Fast, Med, Slow
等效電路模式 Equivalent Mode	串聯，並聯 Series, Parallel
量程方式 Ranging Mode	自動，鎖定(LCR模式) Automatic, Lock(LCR Mode)
觸發方式 Trigger	內部，手動 Internal, Manual
USB功能 USB Function	可存取測試檔, 可保存測試數據 Access Test Files, Save Test Data
基本精確度 Basic Accuracy	0.1% at 1KHZ
校正功能 Calibration	開路，短路，載入 Open, Short, Load
